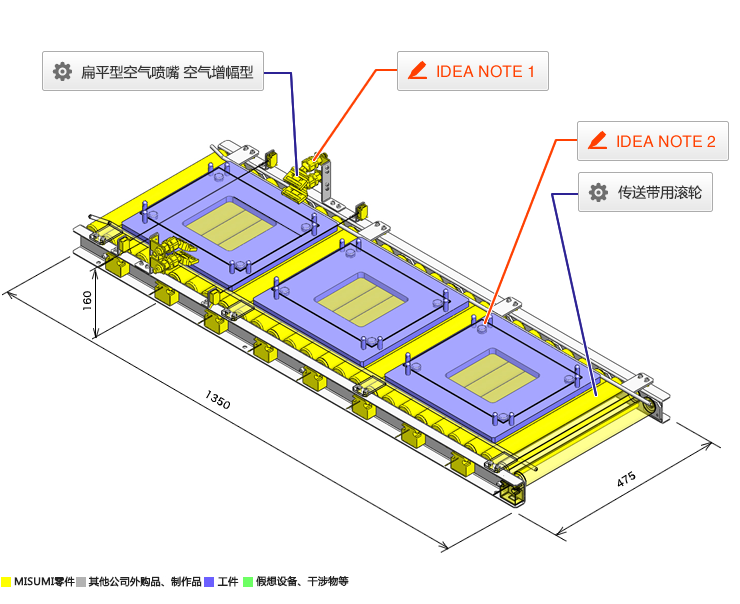

本案例"薄板两面吹气工序"，使用了增幅型喷嘴的薄板两面同时吹气。。为了防止工件损伤并向电路板背面吹气，使用树脂圆点衬垫加高。已在托盘中央开孔，以便喷射的空气向下排出。吹气ON/OFF与传感器ON/OFF的关系。 传感器：阻断光轴后，设为ON ①进入侧传感器：ON；排出侧传感器：ON⇒吹气：ON ②进入侧传感器：ON；排出侧传感器：OFF⇒吹气：ON ③进入侧传感器：OFF；排出侧传感器：ON⇒吹气：ON ④进入侧传感器：OFF；排出侧传感器：OFF⇒吹气：OFF
目的・动作
· 使用喷气喷嘴(增幅型)对薄板零件进行吹气。
IDEA NOTE1 考虑吹风角度的可变
可用喷嘴接头来实现吹风角度的变化
IDEA NOTE2 对于数量变多的托盘定位销、金属垫片、点垫等使用采购容易的标准部品
| No | 零件名称 | 品牌 | 米思米型号 | 数量 |
| 1 | 普通导销 | 米思米 | RGPS10-30 | 24 |
| 2 | 圆点衬垫 | 米思米 | PDUPK20 | 12 |
| 3 | 金属垫圈 | 米思米 | FWSSB-D20-V3-T5 | 12 |
设计要点，尺寸规格等更多案例信息，请点击进入案例详情
