问：H7CZ系列电子计数器如何接线?

相关型号：H7CZ

提问时间：2021-09-03

2595 浏览

全部回答（1个）

米思米官方回答

可按照产品本体的配线图进行正确接线，对于工作电源是直流12-48V 的计数器，计数器的7 号引脚接正极，2 号引脚接负极，1 与3 短接是复位信号，1 与4 短接是CP1 信号，1 与5 短接是CP2 信号，6与8号引脚是输出。

发表时间： 2021-08-31

有用

相关商品

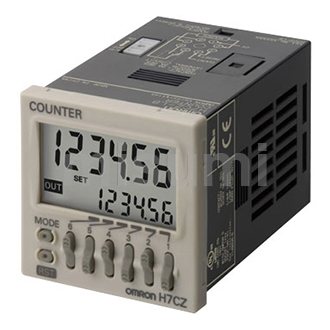

计数器/定时器 H7CZ系列电子计数器
