柱塞及周边零件
产品介绍

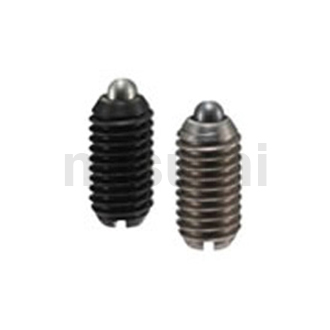

包含弹簧柱塞、分度销等，利用内部弹簧提供定位阻力或锁紧力。用于工件的快速定位、分度、锁紧及限位，结构紧凑且操作简便，是夹具设计中常用的快换定位元件。
品牌优选
实用案例
No.007804柱塞型旋转组件
2020.05.28 14:52:23
1774
本案例"柱塞型旋转组件"，使用手动分度提高作业效率。设定90[°]间距以外的角度时，变更底座形状，并设置挡块考虑挡块的损耗，采用可改变角度进行使用的形状更换品种时，更换工件设置板柱塞销前端采用R形状，以便销部可顺畅地插入挡块
。用途· 组装作业用夹具· 将4面有组装工序的工件作业面朝作业人员侧固定IDEA NOTE1 柱塞的旋钮兼用作旋转时的手柄柱塞的旋钮兼用作旋转时的手柄设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.05.28 14:52:23
1774
No.007042手动分度转台
2020.03.25 19:20:25
3627
本案例"手动分度转台"，通过突出型球头垫块抑制摩擦粉末。旋转固定时使用轴承固定座。目的・动作· 使用了球头柱塞&球头垫块的手动分度滑台。· 用于使用显微镜检查工件特定4个部位的工序。IDEA NOTE1 采用突出型球头垫块型，获得稳定的固定力本案例通过使用突出型球头垫块，可调整转台的固定力，抑制磨损粉末产生设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.03.25 19:20:25
3627
No.000044滑动位置分度机构
2020.03.25 19:20:25
1858
本案例"滑动位置分度机构"，使用了球头柱塞的滑动位置分度机构。可通过直线上带缺口的零件，以一定节距进给工件。目的・动作· 使用了球头柱塞的滑动位置分度机构。 设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.03.25 19:20:25
1858
常见问题
旋钮柱塞复位型和自锁型有什么区别？
两种旋钮柱塞在操作方法上是有区别的，复位型拉出会自动回弹，自锁式拉出后再旋转90度就可以固定当前旋钮位置
PXAL12L销的部分是白色的还是黑色的？
此产品如官网刊载的图片样式，只是头部尖尖这里是黑色的，后面都是金属色的，没有做表面处理。
球头柱塞C-PFPPN4-20P的寿命是多少次的？
根据产品使用工况不同，寿命没有具体的时间，里面弹簧使用寿命为100万次。
SPPL行程销，前面伸出来的杆部分能否旋转？
不保证，如果用力可能会有转动。
球头锁紧销BLPS5-30，前端的φ5mm光杆部分是不是实心的，钢珠是镜像弹簧型的？
底部弹簧固定部位是空心的， 中间有弹簧加工，但是其他部分是实心的
资料下载
3分钟速成！压铸
压铸是铸造技术的一种，也被称为压力铸造。在压铸中，将熔融状态的有色金属流入模具中以形成各种形状。用压铸法制造出的零部件被应用于汽车、家用电器、复印机和缝纫机等诸多产品。
技术文章
柱塞的种类与优点
2023.04.21 16:45:59
2350
· 柱塞· 弹簧柱塞· 旋钮柱塞柱塞这种零件设计简单，可作为定位挡块机构使用。优点· 末端带有球头，非常适合用于滑动部位的定位。使用用途手柄/旋钮/工件/夹具定位、立柱挡块、冲压机下模（送料卸料）等弹簧柱塞优点· 由于可以从顶端侧开始调整位置，因此最适合用于冲压机和模具止动、顶出、定位。使用用途分度板上的预备指针、夹具定位、冲压机上模（剥离附着的工件）等旋钮柱塞使用方法（鼻锁型）利用头部定位。拉动旋钮则头部缩回。将旋钮旋转90°，则头部锁定在解锁位置。优点· 由于是手动将销拉入，所以最适合用于需要手动解除定位、分度的装置。使用用途· 支柱止动、分度、定位等小知识 关于柱塞的压力标注 · 柱塞的压力是采用力（N 牛顿）进行标注。· 最小压力表示柱塞末端接地，且销或球开始下沉（弹簧被压缩）所需的力。· 最大压力表示销或球完全沉入柱塞主体内时的压力。 要点如下！· 请确认用途，然后选择形状。· 请确认安装方法（拧入、插入等）。· 请确认荷载（N）（轻载用、重载用）。· 请确认主体材质、顶端材质（球、中心销）。· 请确认尺寸。（外径或外螺纹直径、全长、销直径或球直径、行程等）
2023.04.21 16:45:59
2350
旋钮柱塞的产品特点和使用注意事项
2022.12.06 11:20:03
2739
使用方法复位型与自锁型的操作方法 •复位型 1 前端通常处于突出状态。 2 拉出旋钮时前端缩回。 3 如果释放旋钮，前端则会通过内置弹簧力的作用而恢复突出状态。 •自锁型 1 前端通常处于突出状态。 2 拉出旋钮时前端缩回。 3 如果在保持拉出的状态下旋转90°，则可锁定前端缩回的状态。 4 解除锁定状态时，只需在保持拉出的状态下旋转90°即可。 5 如果释放旋钮，前端则会通过内置弹簧力的作用而恢复突出状态。 使用案例用于分度盘的分度用于活动夹具的定位
2022.12.06 11:20:03
2739
旋钮柱塞选型要点（选型概要）
2022.08.29 10:05:00
4965
旋钮柱塞是一种用于移动平台等移动部件的定位，安装在凸销的定位分度孔或V形槽中的机械构件。结构、用途、使用案例结构旋钮柱塞是通过推拉旋钮让凸销朝相应方向移动。其外观与结构如图1所示。图1.旋钮柱塞的外观与结构· 其结构是拉旋钮时销缩回，推旋钮时销弹出。· 有很多产品附带了利用弹簧推出销以进行旋钮弹出操作的功能。· 根据用途不同，销的直径尺寸、销的长度、旋钮形状等各不相同。图2.旋钮柱塞的动作 用途例如平台移动机构等重复进行移动动作和停止动作以执行搬送作业。为了进行定位，需要将平台停止在适当的位置，并使用旋钮柱塞进行定位操作。使用案例将旋钮柱塞的凸销插入线性平台和旋转平台上的凹槽中固定以作为移动平台的案例，如图3所示。在线性平台定位的案例中，将旋钮柱塞安装到平台的移动平台上。预先将带槽的分度板安装在固定板上，可通过在槽中插拔柱塞的凸销进行定位。在定位旋转台的案例中，是将旋钮柱塞安装到固定侧。在旋转台的分度盘上加工有凹槽，通过将柱塞的凸销插入凹槽中或是从凹槽中拔出，即可完成定位。图3.利用旋钮柱塞进行移动平台的定位选型要点选型的要点有以下5点。销尖形状的选择旋钮柱塞的销尖形状主要有“球面”和“锥面”两种，根据用于定位的零件形状相应进行选择。如果销尖形状是“球面”，则对配合部分进行V型槽加工以进行定位。而如果销尖形状是“锥面”，则需要在与之配合的部件上相应地开一个孔。图4中显示了相对于锥面和球面的分度板定位形状。图4.旋钮柱塞的销尖形状与定位销尖形状锥面球面形状定位前的状态定位后的状态内容· 从孔上方接近的销插入孔中，并通过孔和销之间的间隙定位。· 为了便于将销插入孔中，销尖加工成锥形形状。· 定位精度取决于孔与轴之间的间隙，这种间隙量会产生松动。· 为了易于进行销与孔之间的配合操作，孔的入口应采用倒角结构。· 从分度盘顶部接近的销在V槽的中心位置与V面接触并停止。· 其结构是将销沿轴向推入，利用旋钮柱塞内部的弹簧力将销尖推顶在V槽中，避免旋钮柱塞发生松动。根据动作选型使用旋钮柱塞定位线性平台时，线性平台的移动操作需要和旋钮柱塞联动。保持操作位置的功能如表1所示。表1.复位型和凸销锁定型的特征动作内容复位型其结构是拉动旋钮时销缩回、松开旋钮时销弹出，因此要让销缩回时，必须一直拉住旋钮。凸销锁定型这一型号的结构，在拉过旋钮之后能够保持凸销位置，当希望让凸销保持缩回状态时，请旋转旋钮以保持缩回位置。此时，即使松开旋钮也能保持位置。凸销拔出时，转动旋钮，则凸销会因为内置弹簧而弹出。其动作步骤如图5所示。图5.旋钮柱塞的动作步骤复位型①通常，尖部处于突出状态。②拉动旋钮，则尖部缩回。③松开旋钮，则尖部因内置弹簧的弹力而恢复为突出状态。凸销锁定型①通常头部处于突出状态。②拉动旋钮，则头部缩回。③如果在拉旋钮的同时将其旋转90度，则可以在头部缩回的情况下将其锁定。④要解锁，将旋钮轻轻拉出后旋转90度。⑤松开旋钮，则头部因内置弹簧的弹力而恢复为突出状态。根据形状等选型由于旋钮柱塞需要与用户制造的移动工作台联动，因此以下项目拥有具备特色结构的产品，用户从中选择与要设计的设备相匹配的产品。图.6.旋钮柱塞的种类安装形状螺丝（短）法兰螺丝螺丝螺丝旋钮形状标准（蘑菇头）标准（蘑菇头）手柄标准（蘑菇头）标准（蘑菇头）长度标准标准标准长紧凑外观 （照片）利用孔定位在将旋钮柱塞的销嵌入孔中进行定位时，为了便于进行两个部件的嵌合操作，销的前端可能会加工为多种形状，必须对孔的形状进行精心设计。尤其是销与孔的间隙小于0.05mm时，如果孔的入口为0.5～1mm的倒角结构，则嵌合操作会变得更加容易完成。孔形状及载荷使用旋钮柱塞时，如果是用于支撑垂直于销子运动方向的载荷，应确保销子的剪切载荷小于垂直于销子方向的被支撑载荷。部件定位方法诸如加工过程中的刀具和工件、测量中的测量仪器和测量对象部件等，在很多场合下需要对机械装置中的零部件进行定位操作。作为定位方法之一，在本期讲座中介绍了使用旋钮柱塞进行定位的方法，除此之外，还有其他的部件定位方法。图7列出了典型的零部件定位方法。图7.定位方法及其特征分度板 旋钮柱塞2边3点基准按压基准孔嵌合2V槽1平面基准销· 这一方法是通过将分度盘的基准孔（槽）转印到移动平台上，从而实现移动平台的定位。· 这种转印操作的关键部件是旋钮柱塞。· 旋钮柱塞的基准轴（旋钮）上下移动以将销移入和移出基准孔。· 旋钮柱塞仅能用于定位，不能承受作用在移动平台上的诸如加工力（过大的力）等外力。· 这是通过将方形被定位部件的2边顶在3个基准点上，在平面内对该部件进行定位的方法。· 作为固定基准板的3处基准，是采用达到硬度、形状精度要求的钢球。· 被固定的部件需要从作为基准的对边推向基准点位置。· 进行定位设置时，必须确保上部和右侧的安装空间。· 这是一种利用加工在待定位部件上的轴和固定基准孔的配合，在平面内对该部件进行定位的方法。· 如果孔与轴的配合尺寸较小，则安装操作需要一定技巧。· 轴和孔易于加工，是最常用的方法。· 这是一种确定待定位零部件在三维空间中位置的方法，将球R形状的轴压在2处V槽和1处平面上，3根1套使用。· 利用这3根基准销，确定平面内的位置与高度上的位置。· 被定位的零部件在重力方向上拆装。由于简便易用，所以最常用的定位方法就是孔与轴的配合。但是，由于这种方法不能在轴的旋转方向上定位，因此只在对齐轴对称产品的中心轴时特别有效。对于方形零部件，还有利用其侧边的V-flat方法可用于机械装置。推荐商品柱塞、旋钮柱塞经济型 旋钮柱塞 标准 细牙 经济型弹簧柱塞 不锈钢 短型经济型弹簧柱塞 不锈钢型球头柱塞 标准型 米思米米思米米思米米思米 弹簧柱塞球头柱塞 短型旋钮柱塞 标准型 压入式球头柱塞米思米米思米米思米米思米 关联类别Ø 旋钮柱塞
