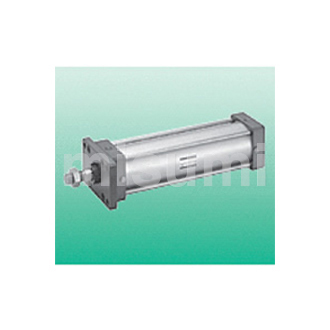

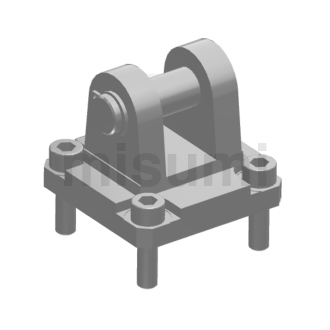

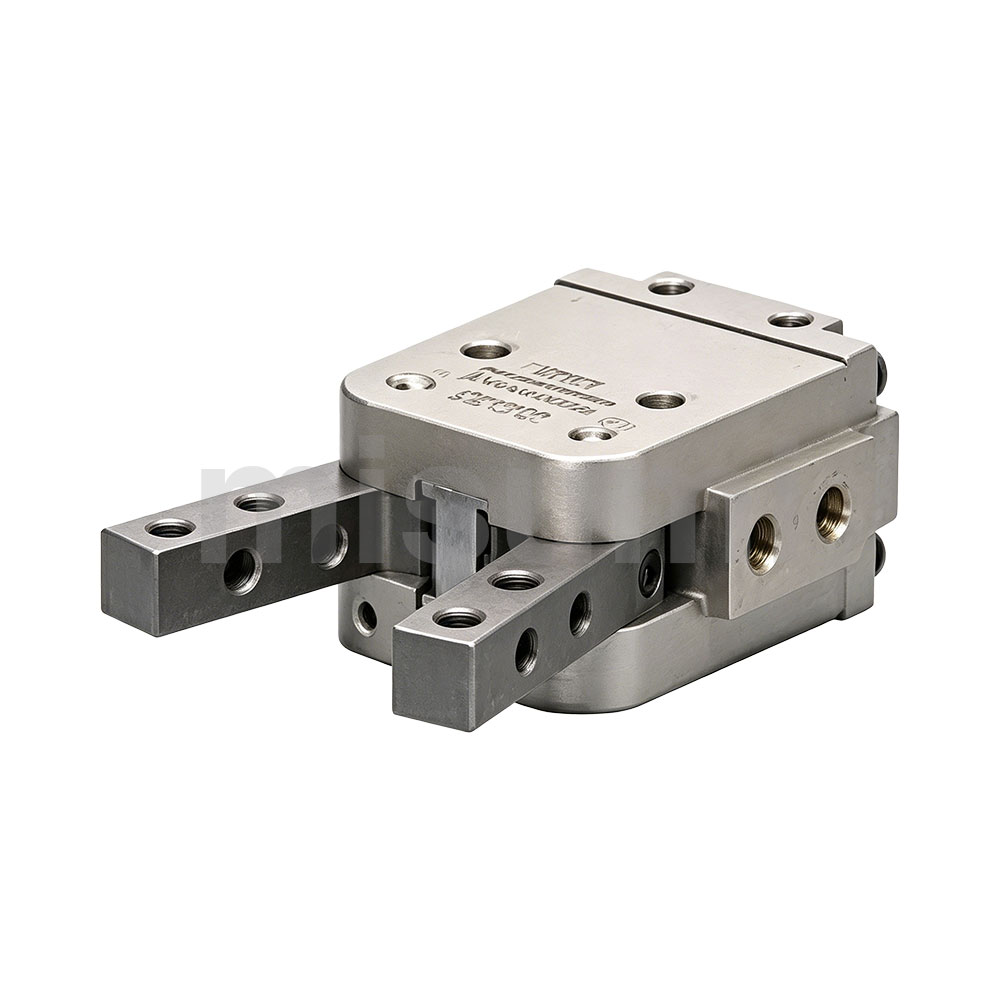

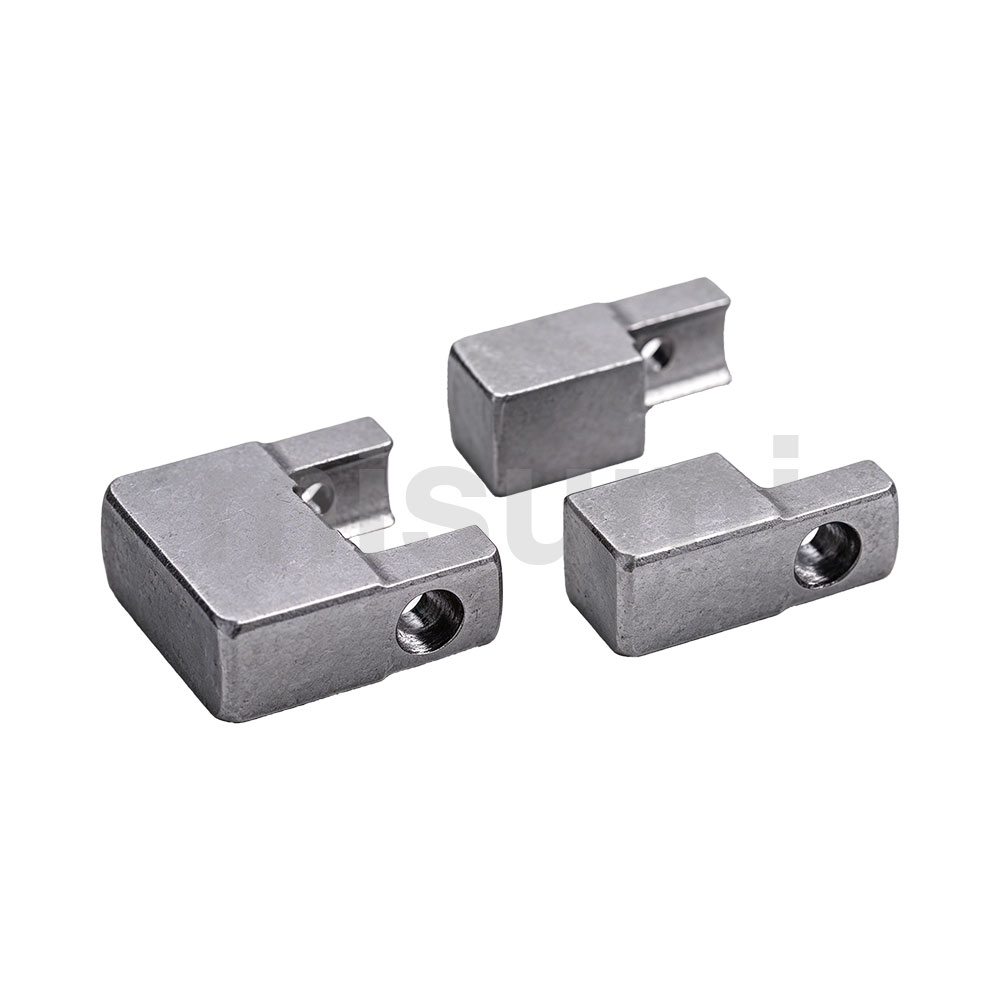

气缸/旋转执行器
产品介绍
以压缩空气为动力源，驱动活塞实现直线往复或定角旋转运动的执行元件。具有结构简单、动作迅速、成本低且抗过载能力强的特点，广泛用于自动化生产线的抓取与推送。
品牌优选
实用案例
No.007802夹紧与压入联动的组件
2020.05.28 14:33:28
2880
本案例"夹紧与压入联动的组件"，使用1个气缸使夹紧与圆销压入联动。为了避开无油润滑板的接缝，使用2块无油润滑板通过变更斜楔形状（角度、长度），可调整夹紧的距离和时间。用途· 将圆销压入树脂块的夹具IDEA NOTE1 使用1个气缸进行2个动作使用1个气缸进行夹紧和压入的结构 设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.05.28 14:33:28
2880
No.007798管泄漏测试
2020.05.28 14:24:17
1657
本案例"管泄漏测试"，任何管端面形状均可进行泄漏测试。在两侧加工气孔，并在相反侧设置压力传感器，可确认气孔是否堵塞通过变更气缸尺寸，可对应粗管
。用途· 对弯曲加工后的管子进行泄漏测试的夹具IDEA NOTE1 夹紧内径与端面夹紧不同，不会影响端面形状端面夹紧时，若管壁较薄则会有较多部分凹入聚氨酯中，从而导致聚氨酯损伤严重，内面夹紧则可减少损伤IDEA NOTE2 兼用于工件的夹紧可兼用于封闭空气和夹紧工件，无需安装其它工件固定夹设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.05.28 14:24:17
1657
No.007692旋转夹紧的工件定位
2020.05.27 10:54:34
1996
本案例"旋转夹紧的工件定位"，使用2个旋转夹紧件，从侧面定位或夹紧工件。为了防止送风时工件浮动，对挡块（209）设计了防浮动功能
。用途· 工件的上下面得到释放，可进行送风等作业· 实现工件夹紧的自动化，以节省空间以及在有布局限制的装置上使用IDEA NOTE1 使用旋转固定夹从侧面进行定位、保持由于要从工件的上下面进行送风等作业，因此将旋转型夹紧气缸（该气缸通过1次驱动进行旋转和水平移动）按水平方向进行设置，可实现省空间化和控制的简化设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.05.27 10:54:34
1996
No.007801研磨升降旋转机构
2020.05.28 14:30:28
3459
本案例"研磨升降旋转机构"，使用高扭矩、高推力进行圆柱内面加工。升降和旋转的动力不同，因此可自由设定转速和进给速度的组合。用途· 研磨铁制圆柱工件时，使砂轮升降旋转IDEA NOTE1 紧凑化将升降用直线导轨相对配置，实现机构的紧凑化 设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.05.28 14:30:28
3459
No.007769使用连杆的挡块解除机构
2020.05.28 10:21:19
1777
本案例"简易手动冲压装置"，使用了肘夹的简易手动冲床。很多肘节机构都采用在入力支点的行程将近结束时倍力机构动作，以获得大负载的连接构造。因此，将该力用于成形时，设计时需考虑在行程末端附近获得所需负载。松开、压紧时的把手位置会影响作业效率，设计时需考虑。根据成形工件考虑导向轴的轴径。目的・情况 · 解决方法· 在有高低差的输送机之间移载工件· 无法设置行程大于高低差的气缸· 利用连杆增加气缸行程要点1：使用气缸上升时V型连杆动作，顶推输送机 设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.05.28 10:21:19
1777
No.007764圆柱工件用夹头
2020.05.27 17:24:15
2657
本案例"圆柱工件用夹头"，使用简单的结构夹紧内径。需安装在机械臂上，因此零件材质选用铝合金等可减轻夹紧部重量
。用途· 使用3个夹头的气缸行程保持圆柱型工件内径IDEA NOTE 使用薄型气缸的行程保持工件使用3个薄型气缸保持工件。为了提高夹头部分的强度，使用了直线轴承和导向轴 设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.05.27 17:24:15
2657
常见问题
SC-40X75配什么型号感应器？以及SC-63X200对应的感应器是什么？
首先这两款不带磁石的,无法使用磁性感应开关来进行位置感应。
带磁石的型号是SC-40X75-S和SC-63X200-S,其配套的磁性感应开关请参考如下链接，找到对应的SC气缸用即可。
https://cn....
气缸的轴承种类滑动轴承和滚珠衬套2种有什么区别？
主要指内部结构的轴承是滑动式线接触的还是滚珠式点接触的含义,本身尺寸一样,只是轴承的结构有所区别。
气缸型号：SDA12X50-SA2是否附带感应开关？感应开关是NPN的吗？
SA2表示附带两个感应开关：CS-120，该感应开关是两线制的，所以不分NPN或者PNP型。
回转气缸型号：RTM-20X180-L-C2-SG2是否附带感应开关？
该气缸型号中的SG2表示附带两个CS-8G的感应开关，C2表示附带两个感应器开关固定座
气缸板式安装型MSPCM6-10这种气缸用的电磁阀是哪种？
该气缸并无标准配套的电磁阀型号，这款是单作用式气缸，通过电磁阀的送气作用将活塞杆推出，气缸内部由弹簧将活塞杆回拉。
MXJ8-20是使用四个M4螺丝来固定的吗？,还是M3的,那个沉孔,可以了吗,再？,在？
如果从地面安装的话 其实M3 M4的都可以,用沉孔就是M3 用螺纹孔就是M4,不过主要用的是螺纹孔。
资料下载
技术文章
抓手/旋钮的优点
2023.04.23 13:54:49
933
· 抓手· 旋钮抓手这是可以安装到机械设备的门上，以方便手持的把手。用于提起或拉动安装有抓手的对象物体。用于开闭各种门。小知识 SEMI标准规格手轮这是为了统一半导体行业的国际工业规格而由行业组织制定的行业标准标准。尤为重视基于人体工程学的作业性和操作性上。要点如下！· 请确认安装方法。· 请根据用途相应选择主体材质。 · 树脂制 · 铝制 · 不锈钢制（不锈钢的耐腐蚀性和耐热性优秀。）旋钮可无需实用工具而轻松固定。优点· 可根据用途相应选择手柄材质。· 铸件……坚固、结实 · 树脂制……轻巧、防滴· 铝制……轻巧、美观· 不锈钢制……防锈、卫生※树脂制旋钮可选择主体颜色。· 黑色/白色/红色要点如下！· 请确认外径尺寸（mm）。· 请确认颜色。· 请确认螺纹直径（mm）。· 请确认是外螺纹型还是内螺纹型。
2023.04.23 13:54:49
933
旋转式夹持气缸的概要和基本结构
2022.09.26 12:00:39
5014
■概要方型、省空间的气缸中内置旋转式(摆动)夹持机构。适合夹持电子零件类小型工件，节省空间。■特长●节省空间·方型设计 所有口径产品均可装载传感器(有接点·无接点)。●高刚性 为了提高导向槽的耐磨损性，所有口径产品均采用了2个导向槽。 另外，还在导销中安装了滚轮。(φ32～φ50)■夹持气缸基本规格■设计·选型时▲注意●活塞杆旋转(90°)的同时驱动该气缸。安装在活塞杆前端部的悬臂旋转时，请勿给外部造成干涉。因安装在活塞杆前端部的悬臂旋转而可能造成人身伤害时，请采取安装保护罩等安全措施。●关于悬臂长度和使用压力 悬臂长度和使用压力不应超过下图所示范围。●关于夹持位置 旋转时请勿夹持。 请在夹持行程范围内正对行程终点3mm以上的位置处夹持。●关于悬臂惯性矩和活塞速度 悬臂惯性矩和活塞速度不应超过下图所示范围。注) 悬臂容许惯性矩图表仅在垂直上下安装时适用。●关于悬臂的安装 请按下图所示要领安装悬臂。请拉出活塞杆直至旋转部分，确认旋转后进行固定作业。如果固定作业在旋转部分以外进行，则悬臂内部会产生负载，可能导致内部零件受损。●紧固扭矩紧固螺栓后，请按照下表中的紧固扭矩加固。●选型范例A＜使用＞ ·所需夹持力：500N ·使用压力：0.5MPa ·活塞速度：100mm/s ·悬臂长度：80mm ·悬臂的惯性矩：2.0×10－3kg/m1.计算所需受压面积。 所需受压面积(mm2)＝所需夹持力(N)/使用压力 (Mpa)＝500/0.5＝1000(mm2)2.根据使用一览表和受压面积(缩回侧)选择气缸尺寸。 φ40受压面积：1055(mm2)＞所需受压面积1000(mm2)3.确认未超过悬臂和使用压力图表的使用范围。 使用压力0.5MPa－悬臂长度80mm：使用范围内4.确认未超过悬臂惯性矩和活塞速度图表的使用范围。 杆部惯性矩2.0×10－3kg/m－活塞速度100mm/s：使用范围内※左述旋转式夹持气缸用悬臂·支架·导杆的详情请参阅e－Catalog。【重要】旋转式夹持气缸的注意事项＊P.2708气缸【重要】请务必阅读注意事项。(旋转式夹持气缸)▲警告在气缸动作过程中，手绝对不能接触活动部分。否则手指可能会被夹住，非常危险。(旋转式夹持气缸)▲注意①不要使活塞杆、导杆的滑动部有擦伤及划痕等。②调速阀的安装 请在气压出口侧安装调速阀(排气侧节流)。 调速阀的性能良好与否会对气缸的动作产生影响。 请使用开启压力低的调速阀。③调质设备的安装 故障的原因多半是因为空气中的异物或水滴。 请在上流侧设置空气干燥器和空气过滤器，防患于未然。④余量空间 为方便处理，请在周围设置足够的余量空间。⑤气洗作业 配管前请对配管内进行充分气洗，不使固态物或密封带碎片进入配管。⑥工作环境 请勿在下述环境中使用。 ×充满油或润滑脂等的油脂类场所(会导致滑动部粘附脏物。) ×振动剧烈的场所 ×受化学药品影响的场所
2022.09.26 12:00:39
5014
夹紧气缸的产品特点和使用注意事项
2022.12.01 17:31:42
2302
使用案例 气缸主轴下压共有两个行程，旋转下压行程及直线下压行程。 注意事项一般注意事项: 1、配管前须防止杂物及灰尘等异物进入气压缸内，造成之故障及错误动作。 2、气缸之使用，以不超越选用之最大行程之使用为原则，要避免活塞与前后端盖之惯性力撞击。 3、气缸进出气口必须加装调速阀，以控制气缸行进速度，气压缸最好是以排气控制速度(Check out)为佳。 4、行程较长之气缸，要设计中间点支撑，轴心与气缸管，若只有单边支撑，会造成静负载弯曲，若有震动及负荷之场合时，会容易造成损坏。 5、复数气缸装置一齐动作之结构，必须设计装置导杆引导，以避免产生干涉及动作不良现象。 6、气缸轴心之负荷与移动方向要一致，不可以有侧向负载，会导致轴心表面磨耗及损伤，并使轴封迫紧破损造成漏气及作动不顺畅之情形。 7、外部导杆或轴端连接物体部位，轴端连接必须避免连接干涉现象，最好是连接浮动接头或角度可调整装置，要避免不平衡之作动及单边磨擦造成之损伤。 8、气缸管内壁及轴心为精密加工品，此部份要避免碰(刮)伤，尤其气缸管之外管损伤会导致管壁变形，是造成气缸动作不良与气缸损坏之原因。 9、周边环境之要求: (1)避免在有化学药品，易燃品，腐蚀性及海水，高温等之环境使用。 (2)避免在发热及辐射热之场合使用。 (3)使用之周边温度，按规格表之范围要求使用。 (4)寒冷地区之使用，须防止冻结造成操作不良。 (5)避免户外热晒，灰尘量等环境，会造成质量不安定性。 (6)有油性，易燃性及防爆性之场合，应于避免使用。
2022.12.01 17:31:42
2302
