包含真空发生器、吸盘、真空压力表及过滤器等。利用文丘里原理产生负压，通过吸盘牢固吸附各类表面光滑或材质各异的工件，广泛应用于自动化搬运、码垛与分拣。
品牌优选
ESCO

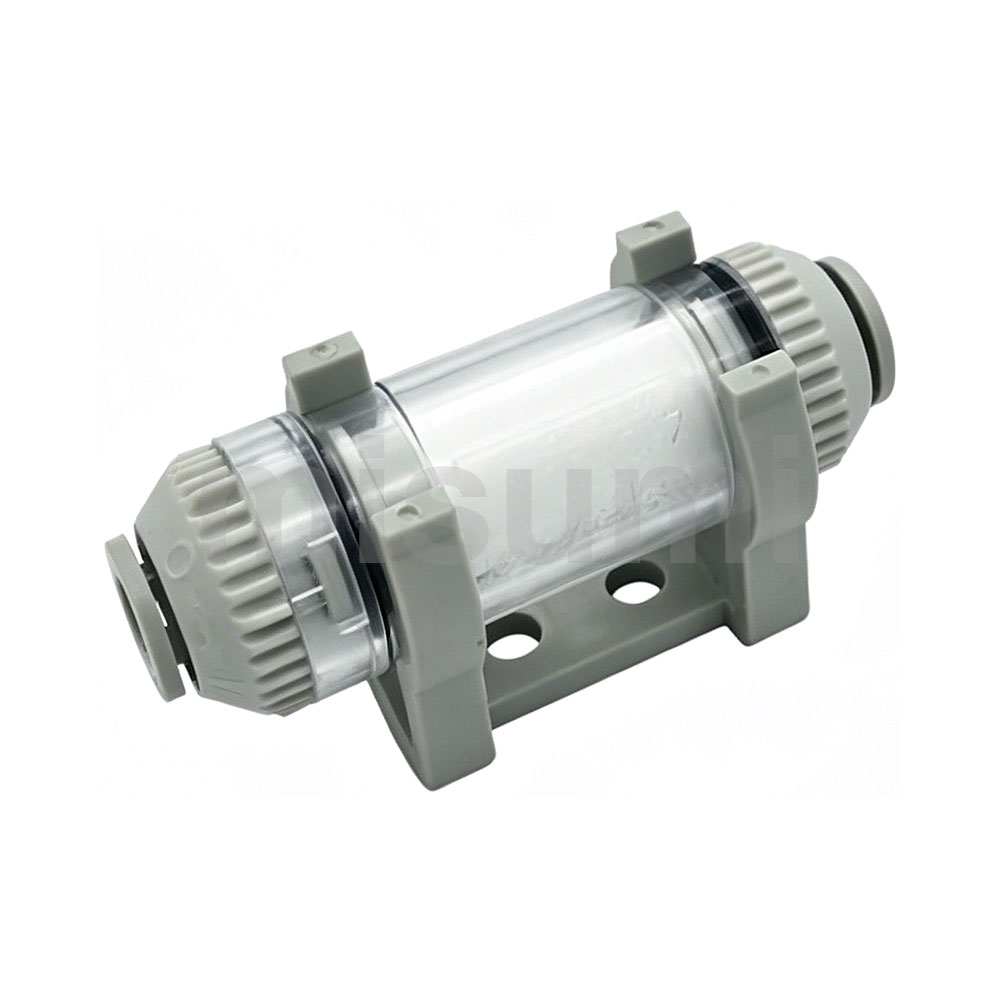

代表商品
喜开理(CKD) [日本]

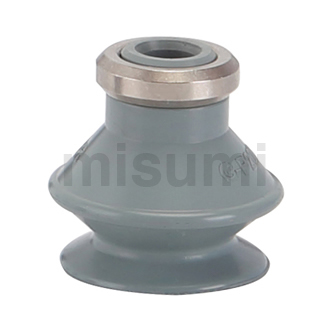

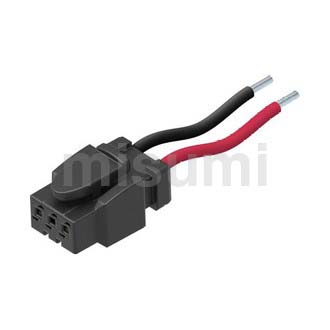

代表商品
ESCO

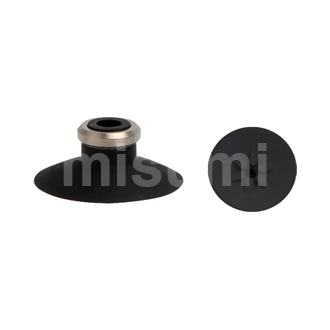

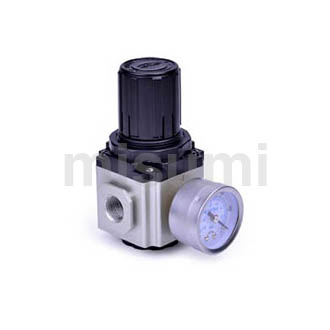

代表商品
喜开理(CKD) [日本]

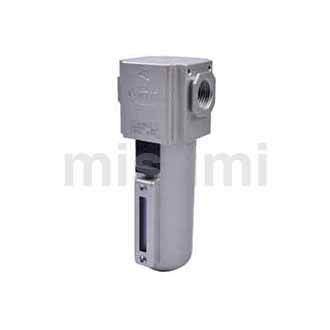

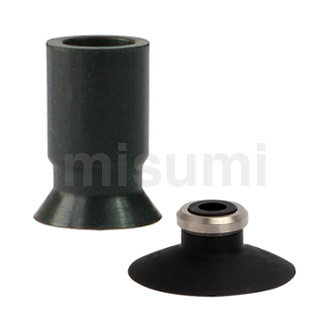

代表商品
实用案例
No.000209旋转式真空吸附头
2020.03.25 19:20:25
2632
本案例"旋转式真空吸附头"，小零件的转移、压入。采用在下方配置供给工件的分度转台、从上方吊起吸附头马达的结构。 为了适用于高速度、加减速，使用伺服马达。目的・动作· 目的：转移并压入垫圈。 动作：对垫圈进行真空吸附并旋转180°，移动到压入部之后，利用气缸压入到轴中。拾取下一工件时，进行负180°旋转，返回吸附部。 设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.03.25 19:20:25
2632
No.000059拾放装置（吸附头）
2020.03.25 19:20:25
1391
本案例"拾放装置（吸附头）"，使用了单轴机器人的拾放机构。行程较大，难以限制线束，因此已使用电缆保护链整理线束。会因吸盘老化而引起吸附不良，因此需使用压力开关并进行定期维护。目的・动作· 使用吸附固定座（带吸盘）进行拾放传送。 设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.03.25 19:20:25
1391
常见问题
使用真空发生器，产品突然无法正常吸附，如何排查?
建议可以先实施以下两种检查措施，如发现异常则对应处理。1.检查消音器及进出气孔是否有脏污及杂质堵住。2.检查吸盘与工件吸附面是否平整贴合、吸盘有无破损。

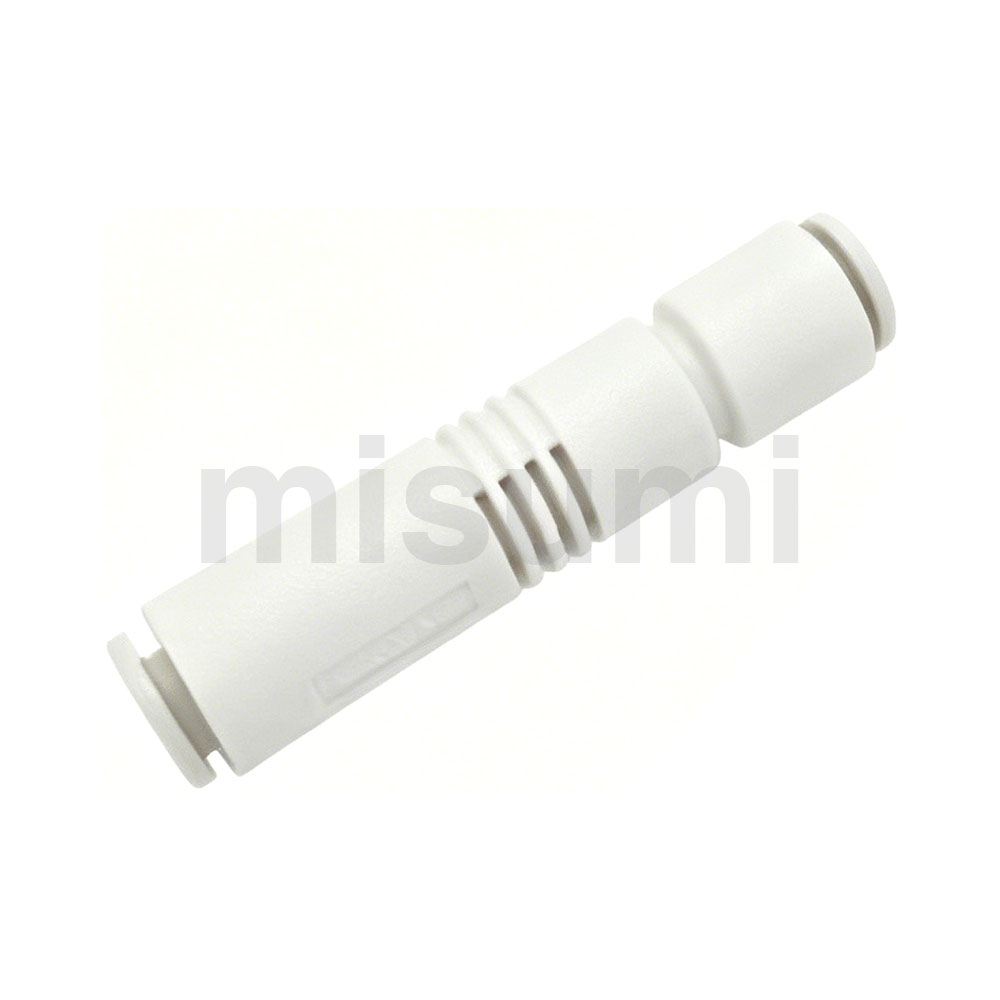

真空发生器VYH05-666F的使用示例2里提示逆止阀要单独购买，这款真空发生器必须要配逆止阀吗？配逆止阀时具体的使用方法是什么？
不用同时购买。 逆止阀的作用是防止通路中的气倒流。结合真空发生器的作用是防止终端被吸住的工件突然因某种原因失去真空而掉落的情况发生。 可以根据实际情况做要或不要的选择。
VABS-1206如何接线，哪个是+那个是-，上面只标示了C/NC/NO，线的颜色分别是白色、红色、黑色？
C接负，NC或NO接正。NC接的时候是常闭，NO接的时候是常开
型号 JP-120H-220 的真空泵，能否长时间开机不间断使用，和是否能较为频繁地启停？
长时间使用的话，5~6小时、半日不间断使用是没有问题的。频繁使用会降低使用寿命，不建议频繁启停。
真空发生器VABS-0704的3根分别是什么线，是否可以告知怎么接线？
黑线必须接，白线和红线接其中一个就可以了。白线对应常开，红线对应常闭。 适用于AC250V，及DC24V。
SMC真空单元ZX100-K15LZ-F怎么接线？
此型号PE口是排气口，可以接M3的接头接管出来后再接消音器。也可以不用接。PD堵住，PV给负压，V口接吸盘，PS进气。
资料下载
技术文章
接头、法兰、管道的公称尺寸表
2023.12.20 11:14:57
7297
接头、法兰、管道的大小（公称尺寸）与尺寸 ※ 对于与管道直接连接的对接式接头，接头外径与管道外径相同。※ 对于与管道直接连接的插入型法兰，应将其外径设置为略小于管道的外径。（弯头）（法兰） （异径三通）（管道）
2023.12.20 11:14:57
7297
法兰的种类与特点
2023.12.20 10:38:34
1965
· 法兰· 法兰（盲板型）· 法兰（旋入型）· 法兰垫圈· 法兰垫圈（食品用）法兰 这是管道间相互连接时不可或缺的重要部件。请根据用途相应选择垫圈。法兰（滑套型）根据使用环境不同，有各种不同种类的产品可选。 特点· 圆形是主流。中心开有让管道穿过的孔。在管道孔的周边还开有用于让螺栓穿过的孔。 米思米推荐商品：焊接法兰 FLOBAL/SUS304/滑套焊接式商品型号：SUS-5K-SOP-FF-15A 法兰（盲板型）特点· 与插入焊接型法兰组合，作为盖板使用。· 没有让管道穿过的孔。但是有让螺栓穿过的孔。米思米推荐商品：焊接接头 盲法兰商品型号：SGPFRB10A法兰（旋入型）特点· 用于现场无法使用明火（无法焊接）的场合。 要点如下！法兰· 请确认材质。（不锈钢、铁、聚氯乙烯等）· 请确认公称直径（内径）（英制）。· 请确认使用压力（kgf/cm2）。· 请确认规格（JIS/ANSI/JPI等）。法兰垫圈用于填充管道接头的间隙，并起到阻止泄漏的作用。特点· 这是夹在管道接头部分的法兰之间，并利用螺栓紧固以阻止流体泄漏的零件。在这种静态环境中使用的垫圈，通常称为“垫片”。法兰垫圈（食品用） 特点· 这些产品被用作食品相关设备和零件。· 通常是由符合相关政府部门标准的材料加工而成。· 常用材质为硅橡胶。· 其他材质中也有被分类为食品级的专用材料。关于橡胶材料的规格尺寸· 垫片的尺寸多种多样，包括符合JIS规格的标准件以及完全按订单生产的产品。※ 所有产品均由板材加工而成。· 橡胶材料的规格尺寸为： 厚0.5t至100t。 （t＝mm） 宽度原则上为1000mm。 根据厚度不同，长度多种多样。 0.5t～3t为20m 4t～10t为10m 12t～50t为2m 50t～100t为1m 材质种类示例· 橡胶类· 氟树脂· 纤维（含玻璃纤维、合成纤维等）要点如下！法兰垫圈· 请确认管道中的流体种类。· 包括耐候性、耐油性、耐腐蚀性等各种种类。· 请确认压力（MPa）。· 请确认使用的最高温度（℃）。· 也有耐热用产品。· 请确认公称直径。
2023.12.20 10:38:34
1965

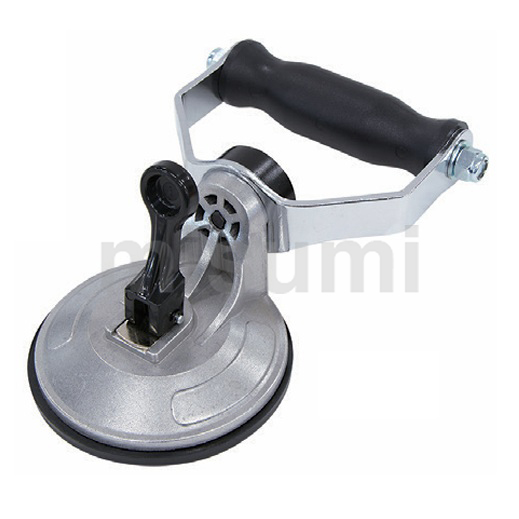

偏心压力机（手动压力机）/手动吸盘的种类与优点
2023.07.25 14:38:38
1088
· 偏心压力机（手动压力机）· 手动吸盘· 手动吸盘（双盘式）· 手动吸盘（单盘式）· 手动吸盘（迷你式）偏心压力机（手动压力机）通过安装模具，实现切割、打孔、折弯加工的手动压力机。优点· 这种手动机械通过在机身顶部和底部安装模具，可以切割、弯曲材料。偏心压力机的使用方法（薄钢板（板厚0.3～0.4mm）的切角作业案例）① 制作与行程和深孔相匹配的模具② 将上模的轴插入深孔中安装好。③ 利用双头螺栓等固定下模。④旋转手柄，让上模上下移动，对工件进行切角。要点如下！· 请确认要加工的板厚（mm）。· 请确认加工压力（kg）。· 请根据加工内容，确认是采用关东式还是采用关西式（标准）。 ※关于关东型与关西型。· 关东型（带止动）带有止动螺栓，可在行程中途停止。简易型仅在单侧带有调整螺栓。· 关西型（标准型）通过转动手轮让上模上下移动，即可进行弯曲、切割、冲孔等作业。两侧都有调节螺栓，适合更精细的作业。手动吸盘在搬运因为没有抓手而难以搬运的物品时，用于吸附在物品上，以便于搬运。优点· 将吸盘的接触面放在镜面状态的对象物体上，拉起手柄即可将其抬起。· 只要是表面是镜面状态，就可以吸附在冰箱、机器、家具、玻璃板、金属板上。但是，只要稍有凹凸，就可能会因漏气而脱落。手动吸盘（双盘式）手动吸盘（单盘式）请根据提升方式，选择易于使用的型号。手动吸盘（迷你式）优点· 通过手柄操作排出吸盘底部的空气，实现强力吸附。· 可轻松吸附在因为没有抓手而难以搬运、难以抬起的物体上，且附带有手柄，易于抓握。保养请仔细清理吸附表面的污垢。【注意事项】· 吸附对象表面哪怕是有轻微凹凸，也会导致无法牢固吸附。 对象物表面并非镜面状态时，请勿使用。· 吸附对象表面可能会残留有吸附面的痕迹。· 吸力可能会因抬起方向而降低。要点如下！· 请确认抬起对象物品的重量（kg）。 请根据重量选择单盘或双盘。· 请根据用途选择相应的类型。
2023.07.25 14:38:38
1088
