测量工具
产品介绍

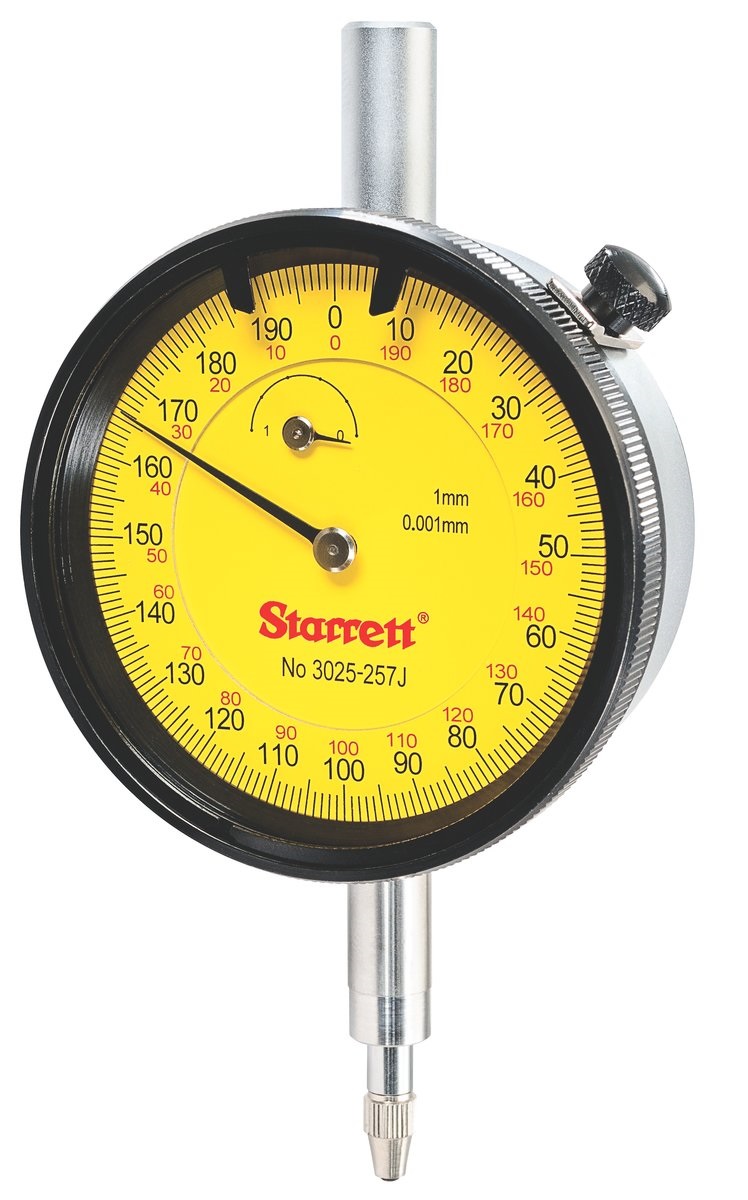

包含游标卡尺、千分尺、百分表及量块等，用于检测零件的尺寸、形位公差及精度。是制造和检测过程中保障加工尺寸符合设计要求、实行质量控制的核心工具。
品牌优选
实用案例
No.000781激光测量仪
2020.05.28 10:54:28
2163
本案例"激光测量仪"，可使用高精度XY滑台进行精密测量检查。通过在传感头上安装手动滑台，实现轻松调整工件板厚变更时，可使用手动滑台调整测量量程的变更工件的凹凸高低差部高度：需要1.0[ｍｍ]±10[μｍ]的零件精度，因此采用高精度XY滑台。用途· 使用激光位移计连续检查多个规定点 设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.05.28 10:54:28
2163
No.007709使用旋转滑台的角度测量仪
2020.05.27 11:52:01
2591
本案例"使用旋转滑台的角度测量仪"，使用旋转滑台和摄像头的简易角度测量仪。将支柱配置在左侧，确保右侧的作业空间
。用途· 测量工件PCD上孔的角度IDEA NOTE1 使用旋转滑台进行确认并非将旋转滑台用作角度变化装置，而是用其确认移动量设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.05.27 11:52:01
2591
No.000202深度计
2020.03.25 19:20:25
1344
本案例"深度计"，适合工件形状的专用深度计。使用弹簧，设置可根据中心值上下移动的构造，测量公差的上下跳动。为了去除深度计套筒的深度基准面上附着的异物，在上方Master的上表面追加加工较浅的十字槽。已将上方Master的孔加工为2段以提高加工性（仅对需要精度的长度部分进行精密加工）。目的・动作· 将深度计固定在Master上，对准千分表的0点，测量工件孔尺寸。· 使用弹簧，设置可根据中心值上下移动的构造，测量公差的上下跳动。 设计要点，尺寸规格等更多案例信息，请点击进入案例详情
2020.03.25 19:20:25
1344
常见问题
513-471-10E对应的磁力表座是哪个？
可以选择安装杆为φ6的磁性表座，对应商品的分类页链接如下https://www.misumi.com.cn/vona2/fs_processing/T0300000000/T0318000000/T0318010000/
C-MGCEN与C-MGCBN有什么区别？
这两个型号均为磁力扣， 但是它们的安装方式有所不同。
C-MGCEN是垂直固定型，磁力扣的安装面与吸附面是垂直的。
C-MGCBN是平行固定型，磁力扣的安装面与吸附面是平行的。
具体信息...
513-471-10E对应的磁力表座是哪个？
可以选择安装杆为φ6的磁性表座，链接如下https://www.misumi.com.cn/vona2/fs_processing/T0300000000/T0318000000/T0318010000/
C-MGCEN与C-MGCBN有什么区别？
两个商品同为磁力扣， 但是两个商品的安装方法有所不同，C-MGCEN系列商品通过调节母端位置可以做到无痕固定， 但是C-MGCBN系列如果需要达到相同效果需要嵌入加工。
量块4101-A24长宽高是多少？
L：24mm，W：9mm，H：35mm
基本信息处有详细说明
资料下载
技术文章
秤的种类与优点
2023.02.27 17:33:37
4644
秤这是用于测量物体质量或重量的仪器。 太空中没有引力，所以重量为零。而在地面上，被吸引向地球的万有引力的大小就是重量。什么是重量 是指地球吸引物体的力“万有引力的量”。什么是质量 不受引力作用的影响而存在的“物质的量”。秤（弹簧秤）· 目的：测量重量。· 原理 天平· 目的：测量质量。· 原理 ＜砝码＞ 在天平上测量物体质量时，用作质量标准的重物。“秤”与“天平”的区别秤天平电子秤 桌面型包括通过电气方式检测载荷并调整电磁力使横杆处于水平状态的零电平型，以及检测与载荷成正比的电信号的称重传感器型。还有可以显示扣除皮重、打印输出测量结果等功能的多功能机型。电子天平 桌面型有称重传感器式（电阻丝式）、力平衡式（电磁平衡式）、音叉式（音叉振动式）等。音叉型具有无需预热、抗噪能力强的优点。模拟式秤 顶置秤盘式台秤弹簧秤包括顶置承盘式与悬吊秤盘式。用于交易、证明用途的弹簧秤很多，能够快速完成称重。模拟式天平利用砝码称重微小物体时使用。常用于医药、研究等用途。“秤”是用于称量较大的物体。“天平”则是用于精确称量微小物体。计量相关用语秤量能够称量的最大质量。最小显示（读取极限）能够读取的最小重量。对于电子天平，这是指数字显示的最小步长。也称为刻度值。分辨率/内部分辨率是指可以读取的测量值的最小变化。也就是由测量方法或测量设备所决定的测量精度的极限。以最小显示/秤量予以表述。这个值越小，则分辨率越高。内部分辨率是指即使电子秤的数字显示上没有表现出差异，也能在电子秤内部分辨出差别的能力。分辨率以1/1500和1/2000进行对比，则1/2000的精度更高。要点如下！· 请确认秤量（kg）。 · 请确认最小显示值（g）。 · 请确认载台尺寸（秤盘尺寸）（mm）。 · 请确认电源是干电池还是AC适配器。 · 请确认防水类型（容器保护等级）。 · 也有防尘型。 · 请确认材质（不锈钢制或树脂制）。 · 请确认是否用于交易、证明用途。 数字式秤主要用于称量30kg以下质量的秤。 秤的主体与显示部分为一体型。优点· 这是可在桌面工作台上使用的紧凑型秤。· 也有可用于交易、证明用途的认证合格产品。 要点如下！· 请确认秤量（kg）。 ※秤量是指能够计量的最大重量。 · 请确认刻度值（g）。 ※刻度值是指1个刻度的最小值。 · 请确认载台尺寸（秤盘尺寸）（mm）。 · 请确认电源是干电池还是AC适配器。 · 请确认防水类型（防水等级）。 · 也有防尘型。 · 请确认材质（不锈钢制或树脂制）。 · 请确认是否用于交易、证明用途。 顶置秤盘式自动秤这是模拟式显示（机械式）的秤。优点· 采用平秤盘，即使是较大的物品也易于进行称量。 带有设置指针的托盘秤＜作业例＞ 希望进行700g定量计量时。优点· 带有预置指针，能够方便地完成定量称量。要点如下！· 请确认秤量（kg）。 ※秤量是指能够计量的最大重量。· 请确认刻度值（g）。 ※刻度值是指1个刻度的最小值。· 请确认载台尺寸（秤盘尺寸）（mm）。· 用于交易、证明用途时，请使用日本国家认证产品。 数字式台秤这种秤主要用于称量质量在30kg～3000kg范围内的物品。优点· 高精度秤通常可以达到1/3000～1/6000（刻度值/秤量）的精度。 台秤优点· 这种秤是通过机械方式读取刻度。· 可在防爆危险工厂、农家等处使用。 自动台秤优点· 这种秤拥有宽刻度板，便于读取指针指向的刻度。· 可用于防爆危险工厂、厨房等处，可用作为体重秤等。【注意事项】 将秤用于交易、证明用途时，请向市町村计量主管部门（例如，大阪市为大阪市经济局产业振兴部计量检查所）提交使用申请书。然后每2年进行1次定期检查。要点如下！· 请确认秤量（kg）。 ※秤量是指能够计量的最大重量。 · 请确认刻度值（g）。 ※刻度值是指1个刻度的最小值。 · 请确认载台尺寸（秤盘尺寸）（mm）。 · 请确认是使用数字式还是机械式。 · 当使用数字式时，请确认指示部分与载台部分是一体型还是分体型。 · 请确认电源是干电池还是AC适配器。 · 请确认防水类型（防水等级）。 · 请确认是防爆型还是非防爆型。 · 请确认是否用于交易、证明用途。
2023.02.27 17:33:37
4644
压力表的种类与优点
2023.02.27 15:56:52
2132
普通压力表用于整个管道系统的异常监测。 这是一种机械放大波登管（右图）中因压力引起的变形量并直接测量表压的仪表。根据压力表的安装位置和流体种类不同，有多种不同种类的压力表。压力表的分类分类通用压力表普通压力表小型压力表密闭型压力表甘油填充压力表照片测量流体气体或液体气体或液体气体或液体气体或液体气体或液体优点 （用途）本压力表为恒压测量用，用于测量水、空气、油等一般流体。 是基于JIS B 7505-1波登管压力表制造而成。这一产品是基于JIS B 7505-1波登管压力表制造而成，可根据安装场所及流体种类追加特殊规格。（蒸汽用、耐震用等）其具有较小的表面直径，适合于安装空间狭小的场所。外壳采用密封结构，主要适合在户外或恶劣环境中使用。压力表内封有甘油，以衰减波登管的位移速度，适用于流体脉动强烈或外界振动剧烈的场所。安装螺纹的种类与外形尺寸的关系 压力表的大小可制造的螺纹尺寸φ40R1/8φ50R1/8、1/4、R1/4φ60R1/8、1/4、R1/4、3/8、R3/8 （φ60的3/8螺纹仅可用于立式压力表）φ751/4、R1/4、3/8、R3/8φ1003/8、R3/8、1/2、R1/2φ1503/8、R3/8、1/2、R1/2φ2003/8、R3/8、1/2、R1/2 螺纹尺寸R1/8（1分）9.728mm1/4（2分）13.157mm3/8（3分）16.662mm1/2（4分）20.955mm3/4（6分）26.441mm1"（英寸）33.249mm 【注意事项】 螺纹可分为R螺纹（PT螺纹）和G螺纹（PF螺纹）。1/8螺纹只有R螺纹（PT螺纹），但是1/4以上的螺纹两者均可选，所以请务必确认。要点如下！ · 请确认形状。有A型、B型、C型、D型等。· 请确认安装螺纹。1/8、1/4、3/8及G（平行螺纹）、R（锥形螺纹）等· 请确认压力表的外径尺寸（φ40～φ200）。· 请确认压力范围（MPa、kPa）。· 请确认是使用普通规格，还是需要耐震性、耐热性、蒸汽用等规格。· 此外，请确认是否需要检验证书，以及客户是否有其他要求。 差压表（压力表）这是用于测量、显示两处场所压力差值的仪器。优点· 显示两处场所的压力差值。· 用于测量加热器和燃烧器的调节气体流量压力以及烟道通风压力。用途· 使用皮托管测量管内流速。· 除石棉作业时的负压测量。差压测量的原理这一仪表是利用嵌入在由硅或其他材料制成的薄膜中的压阻元件的电阻变化来测量压力，当施加压力时，薄膜会弯曲，由此导致的压阻元件的电阻变化可作为电压信号读取出来。使用方法与差压表相连的两根管子，一根安装在要进行测量的作业现场内，另一根安装在作业现场外，用于对气压进行对比。 （显示压力差。）空气从高压向低压流动。 使用差压表时，任何与指定压力差不同的偏差都将被检测为异常。要点如下！ · 请确认测量范围（hPa）与精度。· 请确认机械的大小（mm）。
2023.02.27 15:56:52
2132
直尺的优点及相关产品
2023.02.09 13:09:00
4226
直尺用于测量长度。 优点· 刻度采用蚀刻法刻成，黑色镀铬使其不易褪色，经久耐用。· 刻度为1mm或0.5mm。· 带有JIS标记的产品，公称尺寸范围为15cm～2m。· 有些直尺背面有英寸换算表等信息。· 不锈钢尺中包括银色尺和不锈钢原色尺。材质相同，但是表面精加工不同。（银色型经过表面加工，更容易看清刻度。）· 根据用途和制度，所使用的直尺多种多样，而JIS中规定的金属直尺包括精密用的A型、绘图用B型和一般用的C型。用作为以公制单位进行测量、划线作业时的定位、辅助器具。金属直尺的JIS规格 B7516（摘要）150～2,000mm 截至2013年12月规格项目产品规格 JIS 1级 B7516－2005材料JIS G 4305 的 SUS420J2 或品质与此相同或更高的材料材料的硬度Hv400 以上尺寸 公称尺寸全长（L）厚度（T）宽度（W）尺寸容差尺寸容差尺寸容差150175±5mm0.5±10%15±2%3003351.0256006401.230100010501.535150015652.040200020652.040刻度面的平面度刻度面应保持凭证以避免影响测量刻度侧面的真直度 （单位 mm）公称尺寸真直度公称尺寸真直度1500.23 以下10000.40 以下3000.26 以下15000.50 以下6000.32 以下20000.60 以下刻度端面的直角度刻度端面（基点部分），每10mm长度为0.035mm以下长度容差 （单位 mm） ※以温度20℃为基准长度容差500 以下±0.15500 以上 1,000 以下±0.201,000 以上 1,500 以下±0.251,500 以上 2,000 以下±0.30要点如下！· 请确认全长尺寸（mm）。 · 当在易生锈环境下进行作业时，请选择不锈钢制的产品。 直尺挡块与支持成套使用，用于进行深度测量及从端面开始的测量。优点· 将挡块固定使用，在按照相同长度进行多个划线作业时更为便利。使用方法 · 通过与直尺共同使用，便于从端面开始定位以及进行划线作业等。·也可作为截止尺使用。 要点如下！· 请确认适合的直尺尺寸(mm)。 · JIS规格的直尺尺寸是根据产品形状相应制造而成。
2023.02.09 13:09:00
4226
